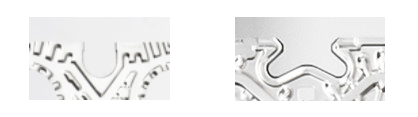

熟悉alfa laval產品的朋友應該知道，alfa laval常見的掛孔就是如下兩種：圓形和燕尾型。那板式換熱器板片上的掛孔有什么區別，這兩種具體都應用于什么場景下呢？

懂行的朋友應該會說，圓形掛孔一般是小板型，燕尾型是大板型。

是的沒錯，alfa laval M3到M10系列，都是圓形掛孔，角孔直徑φ都沒有超過100毫米，而超過100mm的角孔直徑，比如算小的105mm的TL10P，中型140mm的M15,大如230mm的MX25，都是這種燕尾型。

邏輯很好理解，圓形掛孔的導桿也是圓的，而燕尾型，絲杠則是“工”字杠，如圖所示：

安裝的時候，圓形掛孔是可以直接安裝的，而燕尾型的，則是需要掛上的。

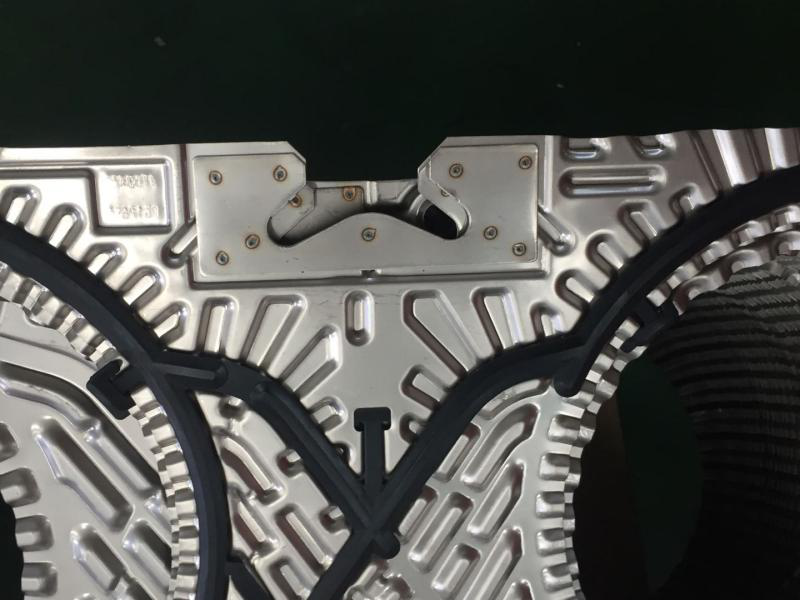

還有這種情況，是不是感覺很奇怪，為什么已經經過鉆孔、成型的板片，還要在掛孔那里二次加工呢？而為什么別的燕尾型的，有的加工有的不加工呢？

一般這種情況，只會出現在很大的版型，是作加固之用，雖說設計壓力，都是在25bar左右，但是一般版型越大，流量更大、流速更高，實際承擔的壓力也更高。

所以為了保證產品運行的穩定性，這些細節之處的東西，更是要做到位。
